Produktbeskrivelse

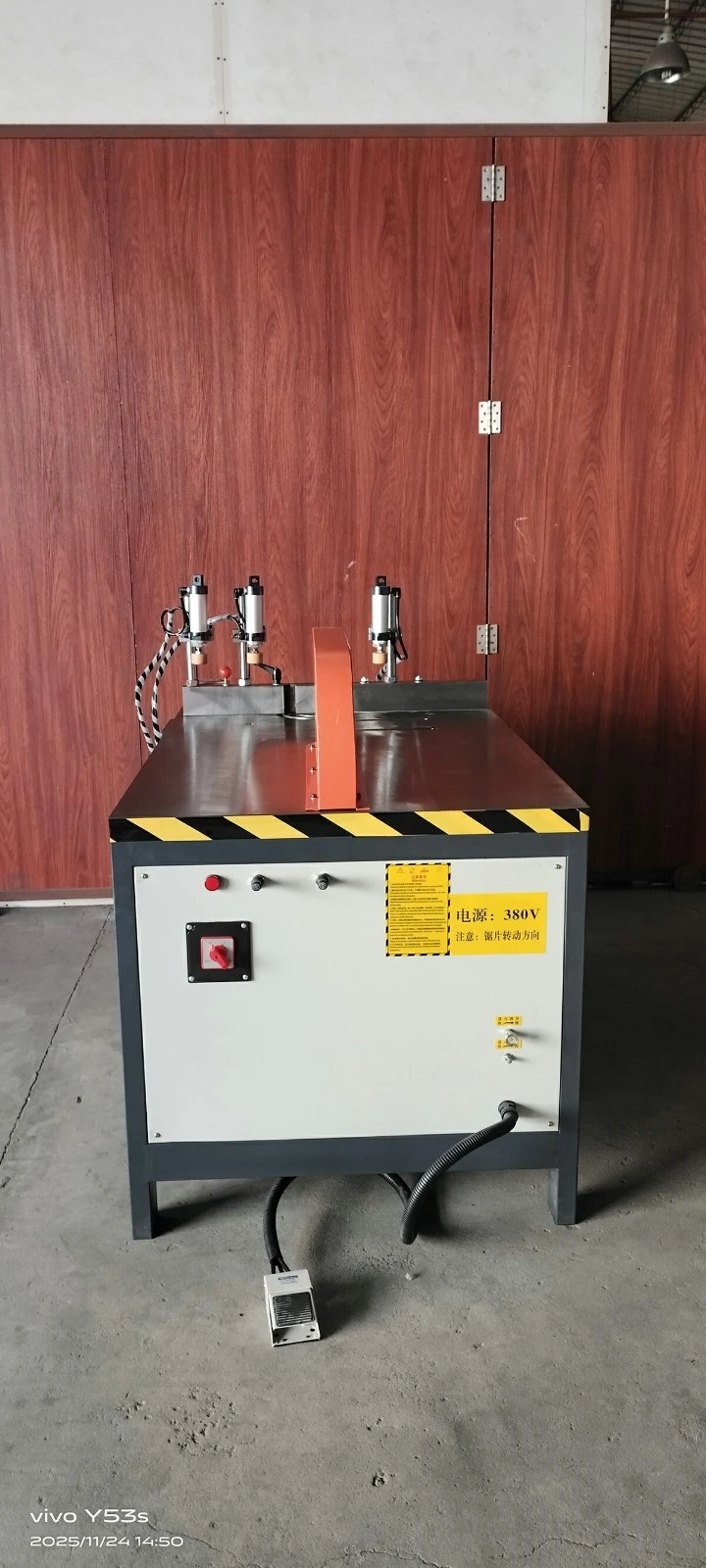

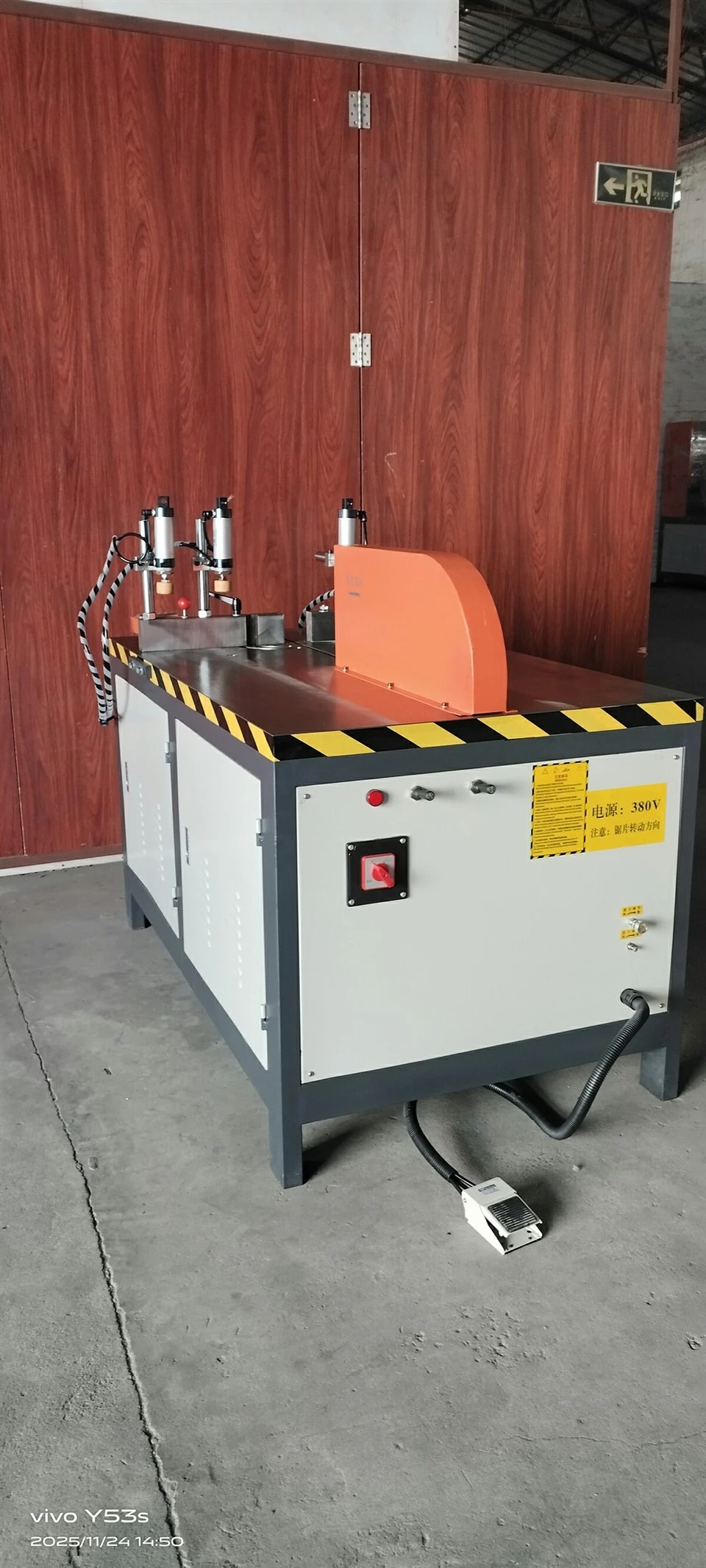

Den horisontale digitale lineære skinnesagen er konstruert for høy-presisjon, repeterbar kutting av aluminiumsprofiler som brukes i vinduer, dører, gardinvegger og industrielle rammer. Med integrering av et presisjons lineært styresystem med digital posisjonskontroll, leverer denne maskinen stabil mating, nøyaktig-toleranseskjæring og høy-effektiv gjennomstrømning for middels-til-volum industriell produksjon.
|
Inngangsspenning |
380V/50Hz |
|
Motorkraft |
3,0 kW |
|
Arbeidslufttrykk |
0,5–0,8 MPa |
|
Motorhastighet |
3500r/min |
|
Kuttekapasitet (H×B) |
210×430 mm |
|
Sagbladspesifikasjon |
600×30 mm |
|
Maskinens dimensjoner |
1480×870×1200 mm |
|
Maskinvekt |
450 kg |
Kjerne tekniske funksjoner og prosessdata
Høy-lineær mating:Drevet av presisjons lineære styreskinner med en friksjonskoeffisient så lav som 0,004, forhindrer materialavvik og sikrer en retthetsfeil på mindre enn 0,05 mm per meter mating.
Optimal kuttegeometri:Kombinasjonen av en 3200 RPM høyhastighetsspindel og førsteklasses industrikarbidsagblad opprettholder en lineær skjærehastighet som eliminerer eggdeformasjon og minimerer overflateruhet (Ra mindre enn eller lik 3,2 μm).
Dobbel-pneumatisk stabilisering:Utstyrt med uavhengige horisontale og vertikale pneumatiske sylindre som opererer ved 0.6 - 0.8 MPa. Dette synkroniserte klemsystemet forhindrer profilrotasjon og eliminerer dimensjonsforskyvning under høy skjærekraft.
Strukturell resonanskontroll:Det kraftige-stålchassiset gjennomgår en termisk avlastningsbehandling etter-sveising. Massen til rammen absorberer 95 % av mikro-vibrasjonene som genereres av motoren, og opprettholder verktøyinnretting under kontinuerlig drift døgnet rundt.
Industriell tilpasning og OEM-tjenester
Som produsent av originalutstyr støtter vi omfattende konfigurasjonsmodifikasjoner for å matche spesifikke produksjonslinjearkitekturer:
Spenningstilpasning
Tilpassede elektriske konfigurasjoner inkludert 220V, 415V eller 480V ved 50Hz/60Hz for å matche ditt lokale strømnett.
Mekaniske modifikasjoner
Forlengede skjæresenglengder (opptil 6 meter eller tilpassede lengder) og forstørret bladhus for tykkere industriprofiler.
Skreddersøm av kontrollsystem
Språkalternativer for HUI/PLC-grensesnittet (engelsk, spansk, tysk, fransk, russisk) og PLC-integrasjon med flere-merker (Siemens, Delta, Mitsubishi).
Privat merking
Tilpassede malingsfarger, logoplassering og merkeemballasje for industrielt utstyrsdistributører og nøkkelferdige løsningsleverandører.
Kvalitetskontroll og fabrikkaksepttesting
Hver maskin gjennomgår en standardisert 48-timers testprotokoll før utsendelse for å garantere nettstedsklar distribusjon:
Komponentvalidering
Mekanisk innrettingsinspeksjon ved hjelp av laserinterferometre for å verifisere styreskinnenes retthet.
Elektrisk og sikkerhetstest
Full isolasjons- og kretssikkerhetskontroll, termisk overvåking av styreskap og verifisering av nødstopp.
Dynamisk prøvekjøring
En kontinuerlig 4-timers tørrkjøring etterfulgt av prøvekutt på industrielle aluminiumsprofiler for å verifisere at plasseringstoleransene er innenfor ± 0,1 mm.
Fabrikkstyrke og tjenester
4 linjer og 1,000+ enheter:Utstyrt med 4 automatiserte produksjonslinjer som leverer over 1000 maskiner årlig for pålitelig å oppfylle store-volum B2B-ordrer.
10+ års FoU-ekspertise:Over et tiår med spesialisering innen høy-bearbeidingsmaskineri av aluminiumslegeringer og gardinvegger, støttet av et avansert Computer Integrated Manufacturing System (CIMS) for kostnadseffektiv-produksjon.
Presisjons fabrikkoppsett:Gratis, tilpasset verkstedgulv-design og utstyrskonfigurasjoner skreddersydd nøyaktig til profilspesifikasjonene dine for å maksimere gulvplassen og forhindre sløsing med maskiner.
1 års garanti og logistikk:Full 12 måneders fabrikkgaranti (unntatt slitedeler) med rask forsendelse av deler, komplett teknisk dokumentasjon og fleksible globale fraktbetingelser (FOB, CIF, DDP).
Oppstrøms forsyningskjedestøtte:Gratis bransjematching med verifiserte råvare- og tilbehørsleverandører- for å hjelpe sømløst å sette opp eller skalere vinduet og dørfabrikken din.
Emballasje, logistikk og levering
Eksporter emballasje
Maskinen er belagt med anti-rustolje, pakket inn i høy-fuktighetssikker-vakuumfilm med høy tetthet og festet inne i en forsterket, ISPM 15-kompatibel desinfisert trekasse.
Frakt- og handelsbetingelser
Vi støtter store internasjonale kommersielle vilkår inkludert FOB, CIF, CFR, DDP og EXW.
Lasting og sikkerhet
Alle enhetene er sikkert forankret inne i containere ved hjelp av kraftige-stålstropper og tømmerblokkering for å forhindre forskyvning under maritim transitt.
Dokumentasjon
Forsendelser inkluderer originale kommersielle fakturaer, pakkelister, opprinnelsessertifikat, engelske bruksanvisninger, elektriske skjemaer og mekaniske monteringsskjemaer.
FAQ
Spørsmål: Hva er forventet levetid for standard hardmetallsagblad under kontinuerlig produksjon?
A: Under normal drift ved behandling av standard arkitektoniske aluminiumsprofiler med riktig matingshastighet, utfører et hardmetallsagblad av høy-kvalitet vanligvis 15 000 til 20 000 kutt før det krever sliping. Integrering av det valgfrie tåkesmøringssystemet kan forlenge denne levetiden med opptil 30 %.
Spørsmål: Kan det digitale posisjoneringssystemet lagre flere kuttedimensjoner for raske overganger?
Svar: Den standard digitale skjermen viser sanntids-manuelle posisjonsjusteringer. For å lagre komplekse skjærelister anbefaler vi å oppgradere til vårt Servo Positioning System med PLC-berøringsskjerm, som kan lagre opptil 100 forskjellige skjæreprogrammer og dimensjonssekvenser.
Spørsmål: Hvilket lufttrykk og volum kreves for det pneumatiske klemsystemet?
A: Det pneumatiske systemet krever et stabilt inngangstrykk på 0,6 til 0,8 MPa (6 til 8 bar). Ditt fabrikkoppsett for luftkompressor skal gi en minimumsluftfortrengningshastighet på 0,2 m³/min for å sikre kontinuerlig, pålitelig klemkraft.
Spørsmål: Hvordan håndteres reservedeler og slitekomponenter for internasjonale forsendelser?
A: Vi tilbyr et omfattende sett med slitedeler (inkludert tetninger, nærhetsbrytere og grunnleggende pneumatiske komponenter) sammen med den første maskinleveransen. For langsiktig-vedlikehold bruker standardkomponenter internasjonale merkevarer som er tilgjengelige globalt. Proprietære deler sendes via DHL/FedEx》innen 48 timer etter bekreftelse.
Spørsmål: Hva er kravene til installasjon og forberedelse av stedet før maskinen kommer?
A: Fabrikkgulvet må være plant, armert betong som kan bære maskinvekten uten å sette seg. Du må klargjøre et kompatibelt 3-fase strømforsyningsuttak nær installasjonsstedet og en ren, tørr trykklufttilkobling. Ingen spesialisert fundament forankring er nødvendig.
Spørsmål: Er denne maskinen i stand til å kutte tynne-aluminiumsrør uten å knuse dem?
A: Ja. Det pneumatiske klemtrykket kan justeres via lokaliserte trykkreguleringsventiler. Ved å senke trykket til en optimal innstilling (vanligvis 0.3 - 0.4 MPa) og justere bladmatingshastigheten, kan tynne-veggede profiler holdes sikkert uten mekanisk deformasjon.
